1    尺寸、外形及允许偏差

6.1  钢格板长度的允许偏差为，宽度的允许偏差为±5mm。

6.2  任何一块钢格板的尺寸均受铺吊和搬运过程中的受力限制，可拆卸铺板的尺寸还需考虑到人工搬运的重量限制。

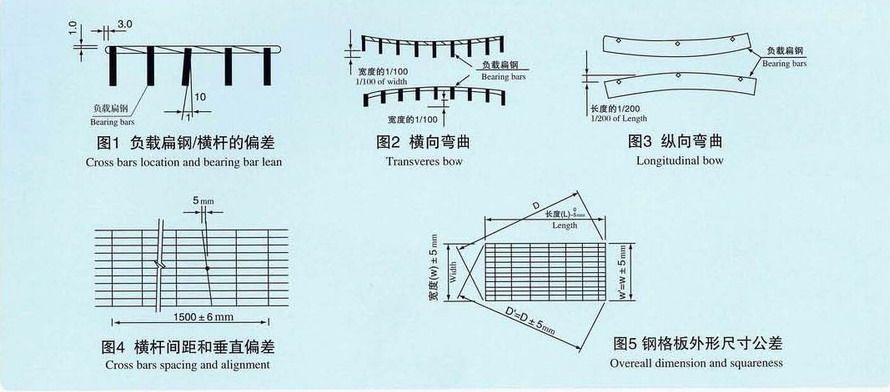

6.3  负载扁钢的不垂直度应不大于扁钢宽度的10%，如图3所示。

6.4  横杆位置偏差：横杆上表面不应超出负载扁钢上表面1.0mm；横杆两端均不应超过热镀锌钢格板两侧扁钢的外端面3mm，如图3所示。

6.5 横杆偏斜及间距偏差：

      横杆边缘对钢格板中心的偏斜应不大于5mm：如图4所示。

      在任意1500mm长度内，两端横杆间距的允许偏差为土6mm，

  图3 负载扁钢、横杆的偏差                           图4 横杆间距和垂直偏差差

6.6  纵向弯曲：钢格板的纵向弯曲挠度应不大于其长度的1/200，如图5所示。

6.7  横向弯曲： 钢格板的横向弯曲挠度(在包边前)应小于其宽度的1/100，如图6所示。

6.8  对角线偏差：钢格板由于尺寸公差而引起对角线的相对偏差，不应大于±5mm，如图7所示。



---
